一個零件看著再完美，也可能根本不對。孔徑差了千分之幾、螺紋擰不進去、或者孔位偏了一點，裝配時就可能合不上，或者后期在負載下直接失效。對采購和技術把關的人來說，搞清楚工廠到底怎么檢驗，能幫你挑到更靠譜的供應商，也少花冤枉錢返工。

這篇指南從頭到尾過一遍：一家像樣的機加工廠是怎么做質量控制的，從第一張圖紙?jiān)u審，到最后那份檢測報告。

質量控制到底管什么

多數人以為 QC 就是量量成品。其實遠不止。一套真正的質量體系，在切第一刀之前就開始了，零件發出去之后還在延續：

• 報價前先審圖紙和規格

• 核對原材料

• 規劃工藝、驗證機床調試

• 做首件檢驗（FAI）

• 加工過程中量尺寸

• 成品檢驗并記錄

• 管控包裝和可追溯性

• 根治問題，而不只是挑出次品

重點不是最后把好壞零件分開。而是在整批都飄出公差之前，早點抓住變異。

為什么重要

緊公差、薄壁、深孔、精密螺紋，在醫療、機器人、航空、汽車、光學、半導體這些行業里到處都是。一旦控制不到位，常見的毛病就來了：孔位歪了、同心度差、劃傷、螺紋廢了、零件變形、出現毛刺，甚至整批材料用錯。一批出問題，意味著交期延誤、報廢，有時候還有你不愿去想的安全隱患。

1. 圖紙?jiān)u審與 DFM

質量活兒是從圖紙開始的，不是從機床。下刀之前，工廠應該先把你的 2D 圖紙和 3D 模型讀透，再核一遍公差、材料、表面處理和備注是否合理。

做 DFM（可制造性設計）評審時，工程師會問些實在的問題：

• 這些公差我們真能穩住嗎？

• 哪些尺寸是真的決定功能的？

• 有沒有公差定得比實際需要的還緊？

• 刀具夠得著內部特征嗎？

• 薄壁會不會加工時變形？

• 基準（datum）標得清楚嗎？

• 后處理會不會改變最終尺寸？

• 關鍵特征我們量得了嗎？

圖紙有歧義，就在投產前說清楚。不然你和工廠會按兩種不同的理解，做成同一個零件。

2. 來料檢驗

零件加工得再漂亮，如果用錯合金，也是廢的。在門口把材料查清楚，是杠桿最高的一道工序。

一般會查這些：

• 牌號和規格

• 化學成分與機械性能

• 尺寸和表面狀態

• 熱處理狀態

• 爐號或批號

• 供應商證書

像樣的工廠會把材料分開存放、貼好標簽，避免牌號混了。關鍵件還會用 XRF（X 射線熒光）確認合金成分——鈦、不銹鋼、鋁、鎳這些，看著都是灰撲撲的金屬，性能卻天差地別，這時候就有用了。

3. 首件檢驗（FAI）

FAI 是在你決定大批量跑之前，先把線下來的第一件查一遍。它要證明：機床、夾具、刀具、程序和檢驗方法，能做出合格的零件。

一次正經的首件檢驗，圖紙上的東西都要覆蓋：外形尺寸、關鍵直徑和深度、孔位、螺紋、形位公差、表面粗糙度、外觀，以及材料和表面處理的標注。首件不合格，你就調刀補、調夾具，再試一次——代價很小——而不是等到第 500 件才發現同樣的缺陷。

原型、新設計、五軸件，以及任何緊公差的活兒，首件檢驗尤其關鍵。

4. 過程控制

等到最后才量，純屬給自己找麻煩。過程檢驗讓操作員在還能補救的時候，就把漂移抓住。

常盯的有這些：刀具磨損、基準漂移、關鍵直徑、壁厚、平面度、表面質量、夾具松動，還有溫度變化帶來的尺寸浮動。某尺寸開始朝極限走，你在出廢品之前把刀補挪一下就行。

檢查頻率看零件。關鍵特征可能每件都量，穩定的非關鍵特征按批準的抽樣方案來。長批量會用 SPC（統計過程控制）盯趨勢，在尺寸破限之前就報警。

5. 終檢

終檢是在發貨前確認零件符合圖紙、訂單和所有質量要求。檢驗計劃要寫清：量什么、用什么量、多久量一次、合格判據、誰負責，以及附什么報告。

關鍵尺寸，可以在「氣泡圖」上給每個特征編個號，再和實測結果對應上。這樣你手里就有一份干凈的記錄：查了什么、過沒過。

檢測工具

沒有哪個工具能通吃所有特征。方法是跟著尺寸走的。

卡尺與千分尺。 卡尺量外形、內孔、臺階和深度很快，但緊公差它精度不夠。千分尺在外徑、厚度、軸類上更準；內徑千分尺能探到內部尺寸。選量具時，量程和分辨率要匹配公差。

高度規配大理石平臺。 高度規架在大理石平臺上，能量高度、臺階、孔位和相對位置，也能輔助查平面度、平行度和垂直度。平臺就是那個穩定的基準面。

內徑規與針規。 內徑規能發現孔里的錐度和不圓度。針規是快的「通止」法：通規能進、止規進不去。批量里反復查同一個孔徑時很省事。

螺紋規。 螺紋不能靠眼睛信。塞規查內螺紋，環規查外螺紋。通止規確認尺寸和配合；光學手段則能抓到牙頂損傷或牙型問題。

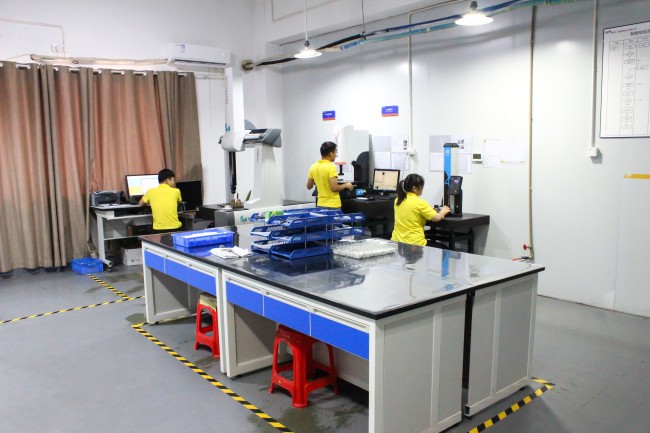

三坐標測量機（CMM）。 這是重武器。探頭或光學傳感器抓精確的坐標點，報出真位置度、平面度、直線度、圓度、圓柱度、平行度、垂直度、傾斜度、同軸度，還有復雜輪廓。遇到幾何刁鉆、多基準體系，或者手夠不著的緊位置度，它才顯出價值。

光學測量系統。 影像儀和光學投影儀，能在不施加壓力的情況下量細小、脆弱或易變形的特征——小孔、窄槽、輪廓、邊距、角度、圓角、薄壁件、軟塑料。物理探頭夠不到的地方，它頂上。

表面粗糙度。 表面質量影響密封、摩擦、疲勞壽命、鍍層附著和外觀。粗糙度儀給你 Ra、Rz。看著光滑的面，照樣可能不達粗糙度要求，所以表面功能重要時就得實測。

目視檢驗。 儀器再全，零件還是得用眼睛看。毛刺、劃痕、凹坑、裂紋、振紋、氧化、污染、鍍層斑駁、陽極氧化不均、銳邊、包裝損傷，這些用眼最直觀。燈光、角度和判定標準要保持一致，免得判定全憑運氣。

讓測量說得準

儀器準不準，看你怎么保養。按期校準，把狀態標清楚。除此之外，還要盯溫度、濕度、零件上的油污、操作手法、測量力、擺放、分辨率，還有夾具穩不穩。精密件先放到室溫再量——?jiǎng)傁聶C(jī)床的零件還是熱的，冷卻會收縮，會把你的量具騙了。

零件不合格時

不合格件要打標、隔離，別流到下一道。然后問自己：哪項要求沒滿足？多少件有風險？根因是什么？能不能安全返工？怎么防止再發生？5 Why、因果圖這類工具，能幫你判斷故障來自刀具、程序、夾具、材料、檢驗還是操作。治的是流程，不是那堆廢品。

怎么挑供應商

別只沖低價下單。訂貨前先問：

• 他們審圖紙、做 DFM 嗎？

• 來料檢驗和可追溯做嗎？

• 肯做 FAI 嗎？

• 用什么測量設備？

• 真能檢 GD&T 嗎？

• 量具校準嗎？

• 能給材料證書和檢測報告嗎？

• 不合格件怎么管控？

• 拿了哪些質量體系認證？

• 從原型到量產能保持一致嗎？

懂自己流程的工廠，會講得明明白白，你要記錄也給得痛快。

關于一鑫精密（Yixin Precision）

一鑫精密 2004 年起就在深圳開 CNC 廠，給海外 B2B 客戶做金屬和塑料定制件。銑削、車削、五軸、EDM 和線切割、鈑金、表面處理、裝配，都在一個廠里完成——一個零件從原料到陽極氧化裝箱，不用換手。他們拿了 ISO 9001、ISO 13485、IATF 16949，覆蓋通用制造，以及醫療和汽車領域。對采購方來說，實在的好處是少換手：一家廠把 DFM、加工、后處理、檢驗、發貨都包了（國際物流走 DHL）。要是拿他們跟別家比，上面那節的問題就是該問的。

結語

好的 CNC 質量，不是最后硬貼上去的。它來自認真讀圖、確認材料、用靠譜的人和校準過的量具跑穩流程，以及留下真實的檢驗記錄。搞懂上面這些方法，你就能問供應商更好的問題，定出真正貼合零件的檢測要求。

遇到緊公差、復雜幾何，或者實在的 GD&T 和表面要求，早點把工廠拉進來。好的制造商會幫你把設計化簡，并在開跑前就建好一份能把問題提前抓出來的檢驗方案——這比事后才發現強多了。
