如果您正在設計機器人關節裝配體并委外進行CNC加工，您很可能遭遇過以下問題之一：報價比預期高出40%、首件樣品尺寸檢測不合格，或者打樣周期嚴重拖延。幾乎每一個痛點，根源都指向同一個地方——在第一片切屑落下之前，設計階段就埋下了隱患。

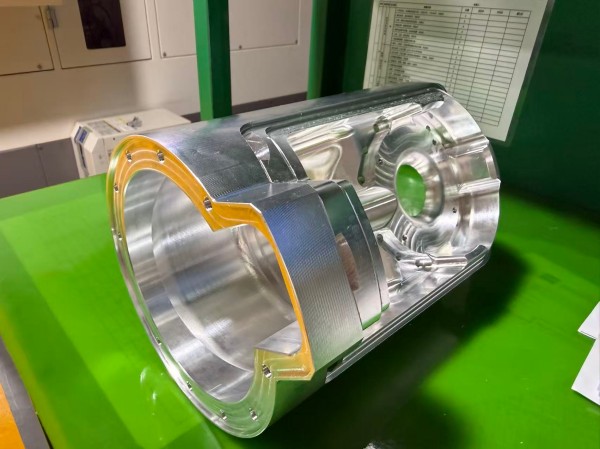

在深圳一鑫精密，我們每天加工各類機器人零件：腕部殼體、肩關節法蘭、諧波減速器適配器、編碼器安裝座、手指連桿等。每年我們處理數百份CAD文件，能順利過機的圖紙與那些引發三輪設計復審（DFR）的圖紙之間的差距，幾乎總是源于同一份可避免的錯誤清單。本文將這些問題一一說透——讓您的下一個機器人關節一次交檢合格。

為什么DFM對機器人關節的重要性遠超其他零件？

機器人關節是CNC加工車間所能見到的要求最嚴苛的零件之一。它們集緊公差（通常IT6級或更高）、復雜幾何形狀（復合孔、斷續表面、薄筋板）與高功能后果于一身——手術機器人臂上一個10μm的跳動量偏差不是外觀缺陷，而是患者安全問題。

與此同時，機器人關節的生產量并不大。多數開發階段項目每批僅加工5至50件，這意味著單件換型成本高、夾具攤銷空間有限，必須一次首件成功——而不是經歷六輪迭代學習。

DFM（面向制造的設計）正是連接工程意圖與制造現實的橋梁。正確運用DFM不會妥協您的設計，而是以更低的成本、更高的可靠性去實現它。

CNC機器人關節設計中最常見的8類高代價DFM錯誤

1. 薄壁與嚴公差并存

鋁件壁厚低于1.5mm（鋼件低于1.0mm）時，在切削力作用下會發生偏斜變形。如果您同時對該特征標注了直線度或平面度公差，等于要求機床保持一個工件在切削中根本無法維持的幾何形狀。經驗法則： 壁厚至少應為該表面最嚴公差的3倍。

2. 無法用標準刀具到達的盲孔

盲孔本身沒有問題。但長徑比（L/D）超過5:1的盲孔——尤其是硬質合金件——需要特殊加長刀具、更慢的進給速度和更多的裝夾次數。對于諧波減速器輸入孔或軸承座孔，設計時請盡量壓縮L/D比，并明確標注孔深。未定義盲孔深度是導致重新報價最常見的原因之一。

3. 需要多次裝夾才能到達的公差特征

如果關節殼體一側的孔與對面的沉孔必須保持10μm以內的同軸度，該零件就需要精密翻面定位操作。這完全可以實現——但前提是基準體系能夠支撐。請有意識地設計基準方案：采用單一主基準（通常是主軸承孔），所有其他關鍵特征都參照它標注?；鶞?zhǔn)鏈清晰，機加工人員才能一次裝夾打透所有尺寸。

4. 內部尖角

內部尖角（0mm圓角）只能通過電火花或磨削實現，旋轉刀具無法做到。CNC銑削件的所有內角都需要至少等于最小適用立銑刀半徑的圓角。結構關節通常接受R0.5mm或R1.0mm；對于應力敏感區域，更大的圓角反而能改善疲勞壽命。請?jiān)谀Ｐ秃蛨D紙中明確標注內角圓角值，不要留空。

5. 多件裝配中的公差疊加

一個機器人腕部裝配體可能包括殼體、交叉滾子軸承、諧波減速器柔輪杯、輸出法蘭和力矩傳感器。如果每個配合面都有獨立的位置公差，且未經過公差鏈分析，最終結果將是：各件單獨過檢，裝配后整體超差。圖紙發布前，請務必進行基本的一維公差疊加分析。

6. 表面粗糙度要求過嚴或未標注

Ra 0.4μm（N5級）聽起來保守，但其加工成本是Ra 1.6μm（N7級）的2至4倍，需要額外的磨削或超精加工工序。對于機器人關節上大多數非密封、非滑動的表面，Ra 1.6μm完全夠用。反過來，如果軸承座未標注表面粗糙度，您可能收到Ra 3.2μm的零件——這會導致軸承過早失效。重要的地方明確標注，無關緊要的地方寫通用注釋即可。

7. 材料標注模糊或不可獲取

"鋁材"不是材料規格，"6061-T6"才是。對于需要陽極氧化的機器人關節，6061-T6與7075-T6表現差異顯著——7075強度更高，但陽極氧化均勻性差，且在III型工藝中易發生氫脆。對于鈦合金關節，請明確牌號（結構件標準用Gr.5 / Ti-6Al-4V；醫療生物相容性用Gr.2）。材料標注含糊會導致您未審批的替代采購。

8. GD&T缺失或表達模糊

僅靠直徑公差無法控制軸承孔的形狀，還需要圓柱度（或圓度加直線度）。沒有指定基準參考框架的位置度標注無法驗證——不同檢驗員的測量結果會相互矛盾。請按ASME Y14.5或ISO 1101規范使用GD&T，每個特征都參照基準標注，并確保公差值在給定特征尺寸、位置和現有測量設備條件下可達。

CNC機器人關節材料選型速查表

深圳一鑫精密如何支持您的機器人關節項目

深圳一鑫精密是一家專注于機器人、自動化、醫療器械和航空航天精密零件CNC加工的深圳制造商。以下是我們?cè)跈C(jī)器人關節加工方面的核心優勢：

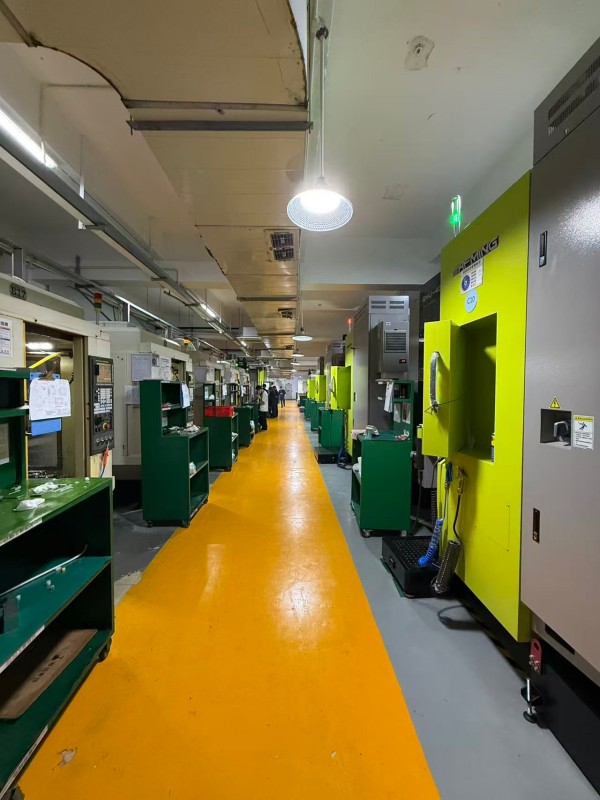

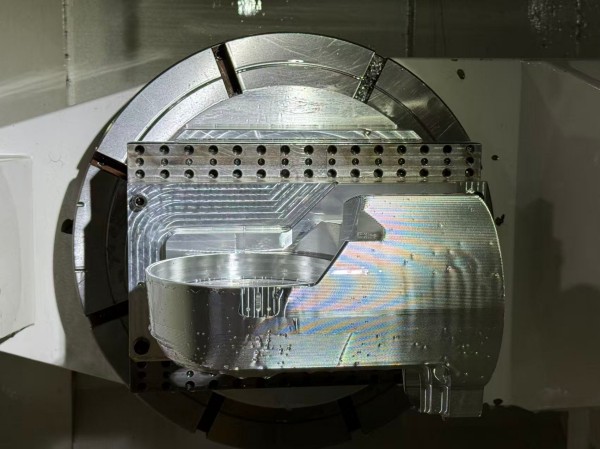

五軸聯動加工能力。 我們的發那科與馬扎克五軸加工中心可在一次裝夾中完成復合關節幾何形狀的加工，包括諧波減速器殼體、腕部轉軸塊和多孔編碼器安裝座。單次裝夾消除了重新定位誤差，是實現10μm以下同軸度規格最有效的手段。

關鍵部位亞5μm能力。 對于軸承座、諧波減速器柔輪配合面和交叉滾子軸承內圈，我們通過過程內硬車和精密鏜孔，常規實現孔圓度低于3μm、表面粗糙度Ra 0.4μm。

報價即附DFM審查。 您發來文件，我們工程團隊在報價前先做審查。如果我們發現不必要推高成本或存在檢驗風險的特征，我們會在您確認前告知您——并給出具體的替代建議。首件交付，不出意外。

認證級檢測。 每批機器人關節出貨前，均在我們的?？怂箍等鴺?biāo)測量機上按客戶圖紙GD&T逐項驗證，檢測報告以PDF和CSV格式提供。協作機器人和醫療應用可提供100%全檢及完整材料追溯，附原廠質保書。

原型到量產全程支持。 我們承接1件（原型）至5000件以上（量產）的訂單。機器人關節原型標準交期為7至12個工作日；已建夾具的量產件通常在15至20個工作日內交貨。

結語

CNC加工機器人關節本身并不復雜，但它要求設計團隊具備許多人低估了的DFM紀律性。公差嚴、幾何復雜、功能后果真實。上述八條準則覆蓋了我們?cè)趤韴D文件中所見問題的絕大多數。在您下一次設計評審中應用它們，首件通過率將大幅提升。

如需對您當前的機器人關節設計進行免費DFM審查，或希望就即將開展的項目探討材料與工藝方案，歡迎直接聯系一鑫精密工程團隊。所有技術咨詢我們均在24小時內回復。
